玻璃鋼離心風機解剖圖

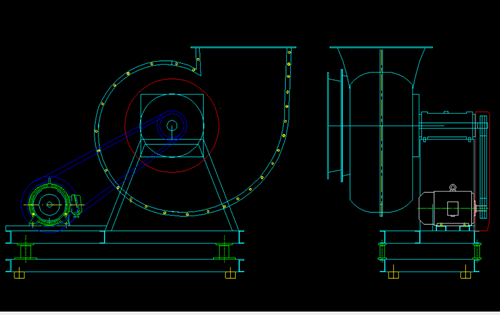

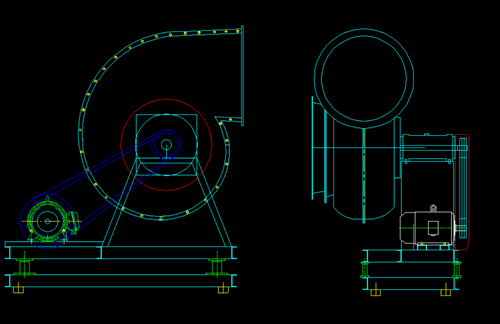

本文為大家展示一些玻璃鋼離心風機解剖圖,讓大家對風機的配件以及結構有比較直觀清晰的理解。下面兩種圖分別是90°和180°的玻璃鋼離心風機的簡易圖紙。



玻璃鋼離心風機解剖圖解釋:
a、風機的出風口與水平線成90°,代表風機的方向為90°,同理風機的出風口中心線與水平線重疊,則代表風機的方向為180°。

b、圖中電動機位于風機架子上,可以很直觀的看出電動機是通過皮帶與安裝在風機架子頂端的軸承箱連接在一起的,風機在工作時馬達轉動帶動軸承箱另一端的玻璃鋼風機葉輪轉動,形成離心抽風和送風的效果。

c、風機的底部是橡膠減震裝置與彈簧減震裝置,能夠有效的減少風機運行時產生的震動感,其中彈簧減震是必備的,橡膠減震可根據需求進行選擇。

d、風機的所有配件,如葉輪、外殼、電動機、軸承箱都是安裝在風機架子上的,風機的架子是主要的承重裝置,所以一邊型號偏大的風機,架子一般使用碳鋼材料制作。



e、圖中紅色的線圈代表的是風機葉輪,葉輪通過皮帶輪和錐套與軸承箱連接在一起,風機的葉輪是非常重要的配件,如果葉輪出現故障會導致風機無法使用,所以在使用風機時要避免有雜物進入風機內部,防止其與葉輪摩擦造成葉輪損壞。

f、類似蝸牛狀的一個殼體就是風機的外殼,在外殼的外圈有很多黃色的點,代表的是連接螺栓,因為風機的外殼是一個容器狀的產品,受限于生產工藝,在制作時只能將外殼分段進行制作,然后進行合模,螺栓就是固定風機外殼的作用。

g、圖中展示的是C型的玻璃鋼離心式風機,另外一種A型風機不使用皮帶,風機葉輪直接與電動機連接在一起,可以理解為電動機直接安裝在風機架子的頂端,多余的部分可以省去。

h、受到風機出風口方向的影響,90°的風機長度偏長,180 °的風機則相對更高一些。

i、從側視圖中可以看出在外殼的另一側安裝有風機進風口,在使用時風機的進出風口都是直接與管道連接在一起,建議在安裝時可在管道與風機進出風口之間增加一個軟連接,這樣可以方便風機的安裝與拆卸工作,同時也方便檢查風機的內部工作情況。

本公司可生產多種不同類型的玻璃鋼風機,如玻璃鋼高壓風機、耐高溫風機、阻燃風機、耐酸堿風機、鉻酸專用風機等等。
